Марка |
Цвет | Компонент А (основа), масс.ч. |
Компонент В (отверди- тель), масс.ч. |
Вязкость (при температуре, оС), мПа.с | Жизнеспо- собность при Т=25ºС, час, не менее |
Режим
отверждения:
температура,ºС/ время,час |
|
1 |
Клей ПЭО-90К |
Бесцв. |
1 |
1 |
1200
(25) 100 (55) 20 (90) |
20-24 |
(90-100)/(10-8) |
2 |
Клей ПЭО-490К |
Бесцв. |
1 |
1 |
880 (25) |
30-36 |
(120-130)/(7-6) |
3 | Клей-компаунд ПЭО-490КФ |
Бесцв. |
1 |
1 |
900 (25) |
30-36 |
(110-120)/(8-7) |
4 |
Клей-компаунд ПЭО-4000КФ |
Бесцв. |
1 |
1 |
1000 (25) |
24-30 |
(110-120)/(7-6) |
Предназначены для герметизации (проклейки) торцев волоконно-оптических жгутов. Могут использоваться также: в оптоэлектронике – для капсулирования и вклейки особо ярких светоизлучающих диодов и диодных матриц повышенной мощности, в электронике и электротехнике– для заливки схем поверхностного и закрытого монтажа, работающих в условиях повышенных температур, в геммологии - для пропитки (импрегнирования) камнесамоцветного сырья с целью его облагораживания.
Клеи ПЭО-90К и ПЭО-490К представляют собой прозрачную жидкость от бесцветного до светло-желтого цвета без посторонних включений, растворимую в ацетоне, толуоле, эфире. Клеи готовятся непосредственно перед использованием для одноразового применения.
Критерием годности
клеев является оптическая прозрачность.
По данным ОАО "Лыткаринский завод оптического стекла" клеи ПЭО-90К и ПЭО-490К
выдержали воздействия:
- повышенной предельной температуры окружающей среды +(200±5)°С 2
часа, н.к.у. 4
часа;
- пониженной
предельной температуры окружающей среды -(50±3)°С 2
часа, н.к.у. 4
часа;
- циклических
изменений температуры среды от -(50±3)°С 2
часа до +(60±3)°С 2
часа, скорость изменения температуры (5±1)°С/
мин 2
цикла, н.к.у. 4
часа;
- повышенной
относительной влажности 93% при температуре +(25±3)°С
4 суток, н.к.у. 24 часа;
- синусоидальной вибрации 10-120 Гц 45 циклов по 8 минут, амплитуда
перемещения ±20%,
амплитуда ускорения ±20%;
-
механических ударов многократного действия при пиковом
ускорении 350
м/с2, длительность
ударного ускорения 0-10
мс, частота 40-120
ударов/мин, 10000 ударов.

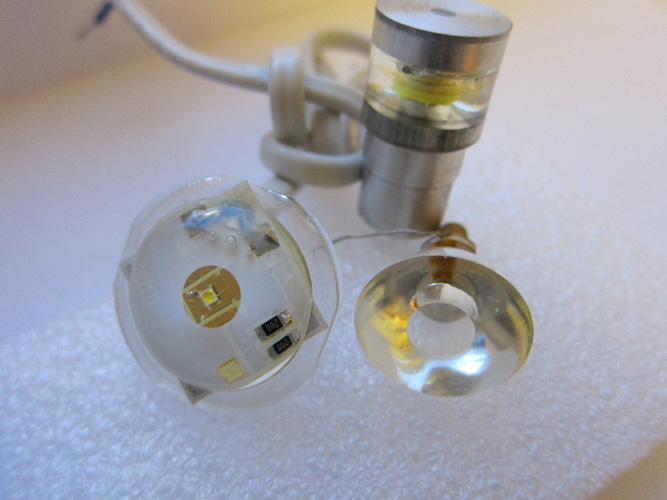

Предназначены для герметизации дискретных особо ярких светоизлучающих диодов, фотодиодов, оптронов, цифро-знаковых индикаторов, светодиодных кластеров (матриц, панелей, экранов, линеек и т.п.), осветительных устройств и других оптико-электронных приборов с повышенными светотехническими характеристиками. Может использоваться также для герметизации (проклейки) торцов волоконно-оптических кабелей жестких и гибких эндоскопов, заливки электронных и электротехнических схем поверхностного и закрытого монтажа, особенно, работающих в условиях повышенных температур.
Клей-компаунды ПЭО-490КФ и ПЭО-4000КФ представляют собой прозрачную жидкость от бесцветного до светло-желтого цвета со слабо фиолетовым оттенком (отбеливающим эффектом) без посторонних включений, растворимую в ацетоне, толуоле, эфире. Клей-компаунды готовятся непосредственно перед использованием для одноразового применения.
Клей-компаунды ПЭО-90К, ПЭО-490К, ПЭО-490КФ и ПЭО-4000КФ допускается применять для склеивания других материалов и изделий, не указанных в ТУ, на основании результатов испытаний, проведенных потребителем. В частности, для высокотемпературных применений, не требующих оптической прозрачности. В этом случае температурный предел можно повысить введением наполнителей.
Компаунды ПЭО-90М, ПЭО-90МЭ, ПЭО-490М и ПЭО-490МЭ эпоксидные оптические для оптоэлектроники Компаунд ПЭО-28М для заливки, пропитки и инкапсуляции. Инфракрасные эпоксидные компаунды ОПТОКОМ-900 Клей-компаунды ПЭО-90К, ПЭО-490К, ПЭО-490КФ и ПЭО-4000КФ эпоксидные оптические высокотемпературные Клей-компаунды ПЭО-33КЭ, ПЭО-513К, ПЭО-113К и ПЭО-221К эпоксидные оптические заливочные Клей-компаунды ПЭО-10К, ПЭО-110К, ПЭО-10КЭ и ПЭО-210КЭ эпоксидные оптические для электроники Компаунды эпоксидные заливочные оптические (ювелирные) ПЭО-10К-20/0, ПЭО-610КЭ-20/0, ПЭО-510КЭ-20/0, ПЭО-10КЭ-20/0 и ПЭО-210КЭ-20/0 ПЭО-515КЭ-20/0, ПЭО-15КЭ-20/0, ПЭО-15КЭ, ПЭО-115К и ПЭО-251К Клей-компаунды эпоксидные многофункциональные Концентраты красителей для эпоксидных компаундов ЭПОКСИКОН-400,...,ЭПОКСИКОН-900, ЭПОКСИКОН-900(110А) Ювелирные смолы, изменяющие цвет. Концентраты ЭПОКСИКОН флуоресцентные и фотохромные Концентраты перламутровых пигментов ЭПОКСИКОН ПП для окрашивания эпоксидных смол Эпоксидные компаунды ФЛ, светящиеся в темноте: фосфоресцентные и фосфоресцентно-флуоресцентные Светорассеивающие эпоксидные компаунды. Диффузант ДФ-151
|
Перед употреблением компонент А разогреть при Т = (50 - 60) °С в течение 5 - 10 минут и перемешать. При необходимости, в компоненты А и (или) В ввести соответственно диффузант и (или) концентрат красителей ЭПОКСИКОН, также тщательно перемешав.
Предварительно взвешенные с точностью ± 5 % или дозированные с помощью одноразовых шприцев компоненты А и В перемешать друг с другом в течение 5 - 10 мин до получения гомогенной массы.
Для уменьшения вязкости, например, при пропитке камнецветного сырья в клеи (компаунды) добавить необходимое количество растворителя (смесь ацетона со спиртом в соотношении 50 : 50).
Провести дегазацию в течение 5 - 10 минут при Т = (50 - 60) °С, клей (компаунд) нанести на предварительно обезжиренные поверхности изделий.
Отверждение проводить по заданному режиму (смотри таблицу).
При подготовке к первой заливке и выборе условий отверждения рекомендуется ознакомиться с Памяткой.
Остерегаться прямого контакта с клеями (компаундами), использовать вентиляцию.
При попадании на кожу клей (компаунд) следует сразу смыть мыльной водой.
После использования банки с компонентами клея (компаунда) закупорить.
Хранить в темном прохладном месте.
|
По
вопросам использования и приобретения
эпоксидных клеев и компаундов
обращаться по телефонам: +7 (812) 494 93 92; +7 (812) 317
89 62
E-Mail: lfpti@ya.ru
