ИК светофильтры
для охранных ТВ систем



Предназначены для установки перед ИК прожекторами, ТВ-камерами, фотоприемниками в наружных и внутренних системах охранной и пожарной сигнализации, в том числе: системах контроля и разграничения доступа и охраны периметра объектов,  видеодомофонах, видеоглазках и тому подобных устройствах.

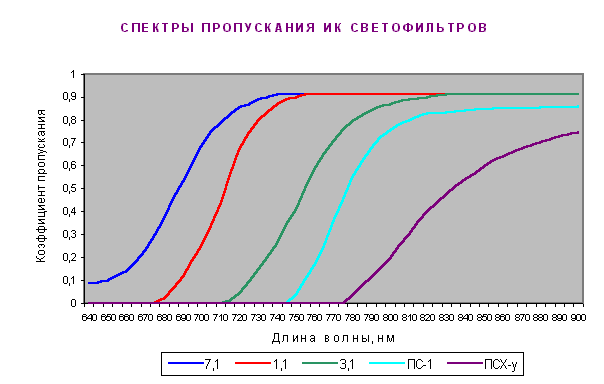

Имеют спектральную характеристику отрезающего типа: непрозрачны в видимой области спектра, но пропускают излучение в ближней ИК области.

Основные функции

Полимерная матрица

ИК светофильтры на основе полистирола (ПС) и полиметилметакрилата (ПММА) представляют собой пластины окрашенных органических стекол с глянцевыми (полированными) или шероховатыми (матовыми) поверхностями. Легко режутся (скрайбируются) при раскройке.

ИК светофильтры на основе эпоксиполимеров (ЭП)  изготавливаются из заливочных оптически прозрачных эпоксидных композиций с внедренными органическими красителями. После отверждения могут использоваться в качестве корпуса оптоэлектронного прибора, как оптический элемент (пластина, линза) или как покрытие.

Технические характеристики

Марка Полимерная основа Толщина, мм Геометрические размеры, мм Граница пропускания, мкм Коэффициент пропускания при 0,87 мкм
ПС-1 ПС 1-3 240*240 0,75 85-88
ПС-2 ПС 2-3 300*300 0,76 83-88
660 ПММА 1,5-2 385*430 0,66 91-92
690 ПММА 1-4 385*430 0,69 91-92
690-а ПММА 2 215*215 0,69 антиблик
720 ПММА 2-3 385*430 0,72 91-92
900 ЭП 0,5-3 диаметр 50 0,70 87-90
ПСХ ЭП 0,5-3 диаметр 30 0,74 85-88
ПСХ-у ЭП 3-4 120*160 0,78 70-75

Оптико-геометрические параметры светофильтров могут варьироваться, в частности, может быть изменена длина волны границы пропускания, толщина, размеры, вид поверхности (полированная, матовая, “шагреневая кожа”). Для формирования нужной диаграммы направленности возможно придание светофильтрам светорассеивающих свойств, в том числе с изменением цветности от черного до молочно белого (под "евростандарт").



Кроме светофильтров ИК диапазона разработан ряд светофильтров широкой цветовой гаммы для УФ и видимой области спектра , служащих не только простыми элементами оптико-электронных приборов, но и выполняющих дополнительные функции: линза-фильтр,  корпус-фильтр, покрытие-фильтр и т.д.



см. новую версию страницы


По вопросам использования и приобретения полимерных светофильтров
обращаться по E-Mail:
